プレゼンCADとして定評のあるウォークインホームですが、当社のWalk in home SP（ウォークインホームスペシャル）は外皮計算や設計機能も大幅にパワーアップしています。

各種建築図面を簡単操作で自動的に一括作成

設計図書出力ではWalk in homeで入力したデータから平面図や立面図、展開図、建具表などの図面を一括作成することができます。
また、確認申請に必要となる各種面積図や構造平面図・軸組計算図などの根拠図も作成できます。

意匠図関連	敷地図、配置図、各階平面図、立面図、屋根伏図、断面図、各階平面詳細図、展開図、建具表、各階天井伏図、矩計図
構造図関連	基礎伏図、各階床伏図、小屋伏図。軸組断面図、水平構面伏図、柱壁伏図
設備図関連	電気設備配置図、ガス設備配置図、給排水衛生設備配置図、小屋裏換気図
求積関連	敷地求積図、建築面積図、各階床面積図、壁量床面積・表、階段面積求積図、平均GL算定式

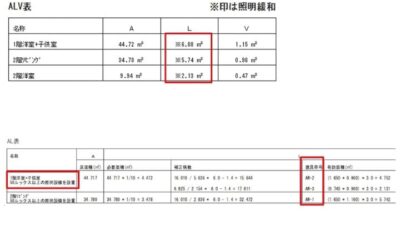

その他設計図書関連	各階構造平面図、金物凡例、1/4床面積図、見付面積図、日影図、天空図、軸組計算、偏心率計算、金物計算、採光断面図、ALVS表、仕上表、壁量計算表性能チェックシート、有効開口部図・表、シックハウス換気計算書、オプション

SCROLL

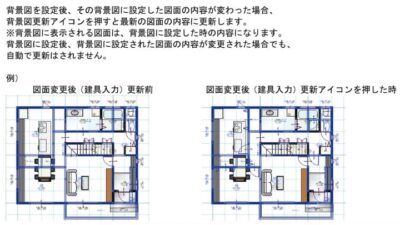

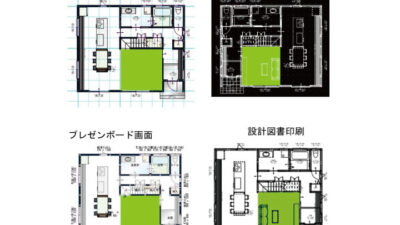

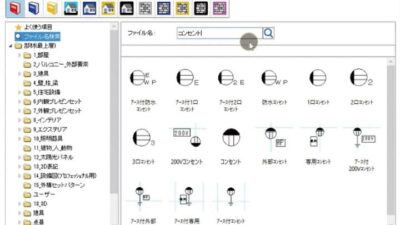

Walk in home P 機能一覧

画像をタップしてください

申請書類アシスト機能

Walk in home SPで入力した物件情報や面積情報を、任意のExcelやWordに一括反映させることができます。各種申請書類や長期優良住宅申請書類の作成に便利です。

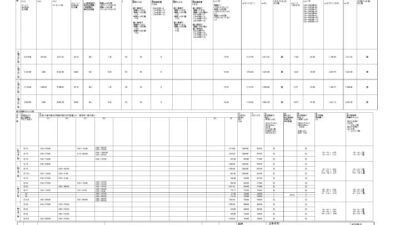

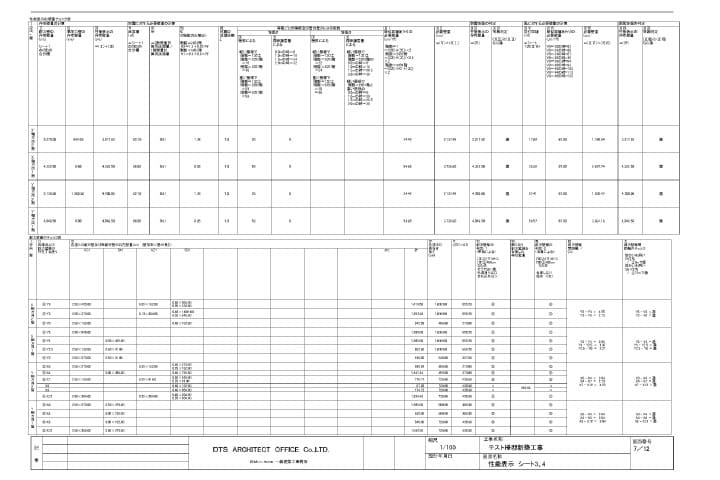

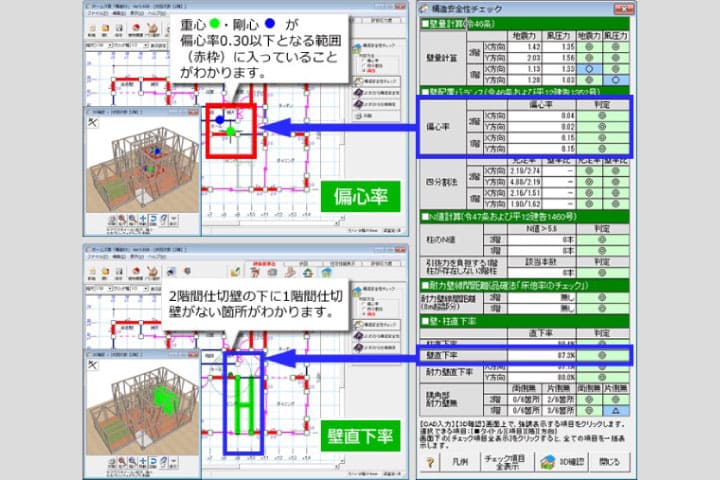

長期優良住宅アシスト機能

長期優良住宅の申請対応に即して、各種申請図書の出力機能をはじめ、構造の安定チェック計算シート出力、図面加筆支援などの機能を充実。法制に基づく認定申請をスムーズに行えるよう、きめ細かくアシストします。

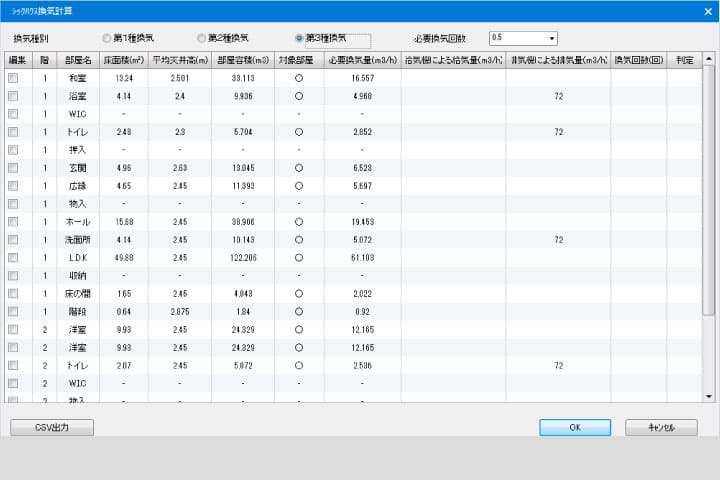

シックハウス換気計算書

シックハウス換気計算書作成機能。計画換気量を入力し、適合しているかどうかの判定を行い、設計図書出力します。

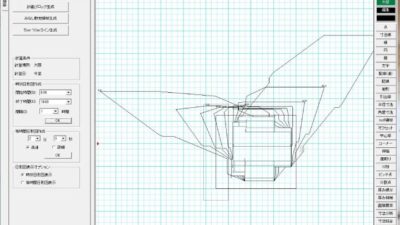

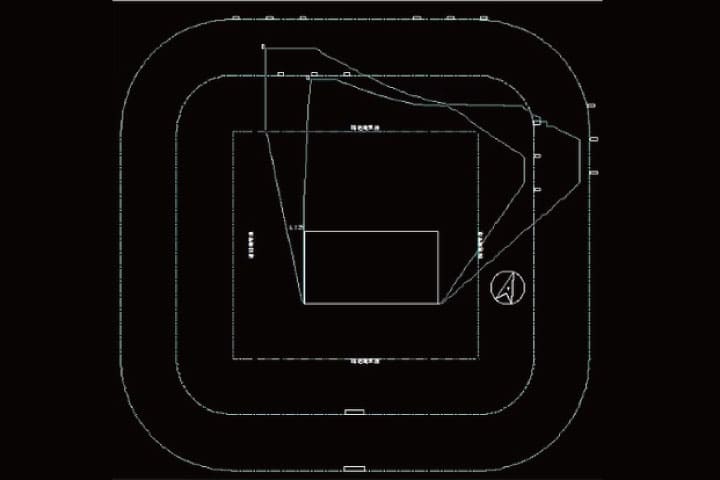

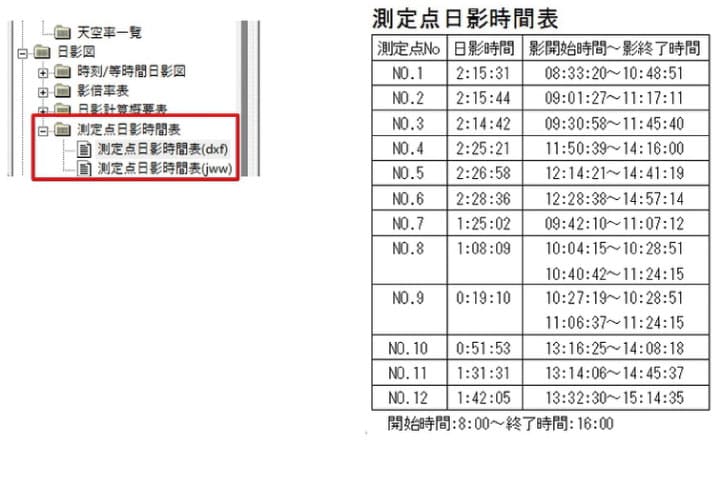

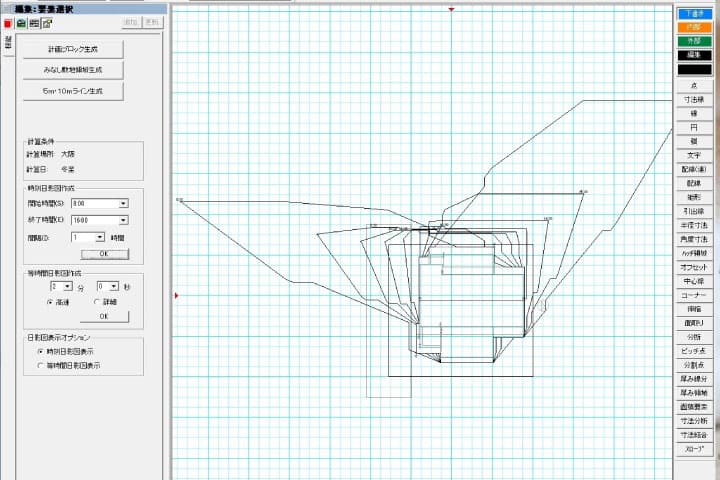

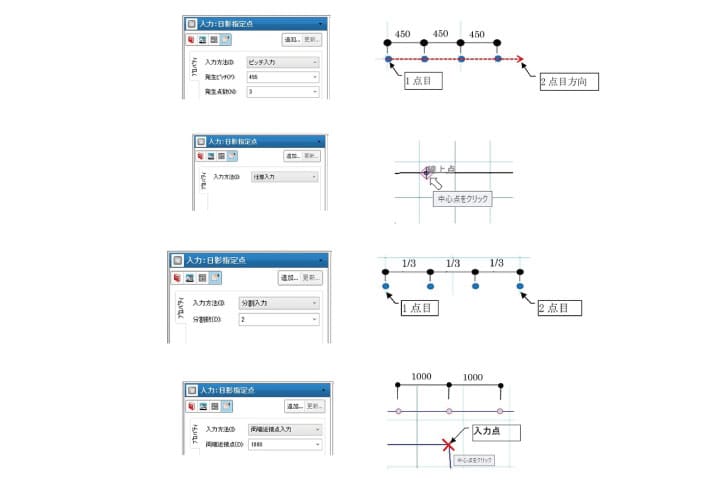

日影図出力

住宅地における日照を確保するため、昭和52年の建築基準法の改正により定められた「日影規制」について判定に必要な時刻日影図・等時間日影図を出力します。根拠資料として、「測定点日影時間表」を出力できるようになりました。

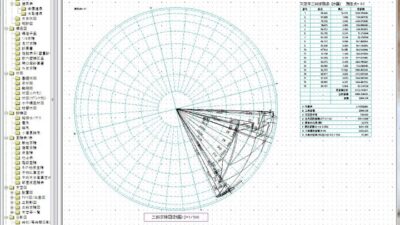

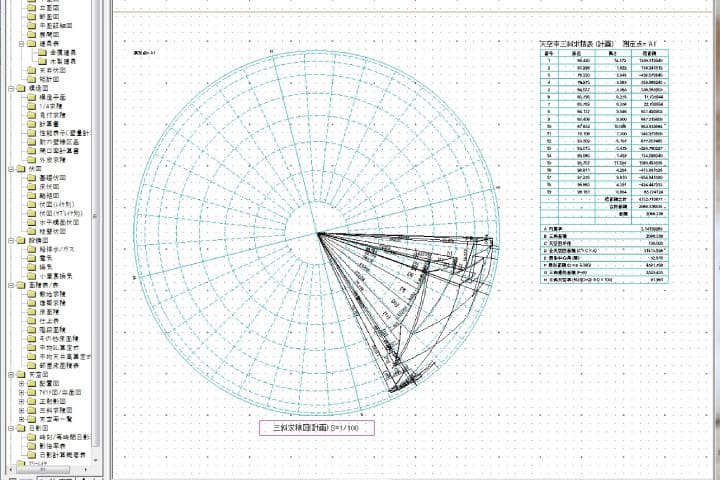

オプション天空図出力

平成15年1月1日施行の改正建築基準法内において追加された天空率制度に基づき、任意の測定ポイントに対して正射影投影された図（天空図）を出力できます。

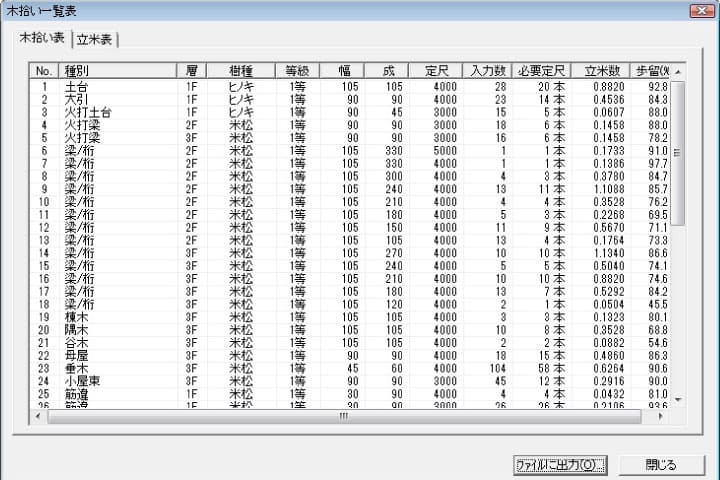

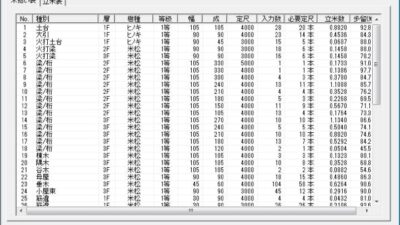

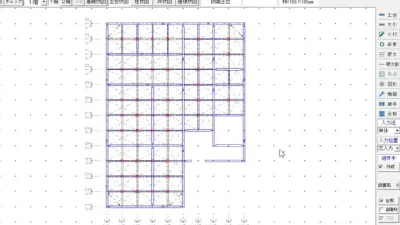

木拾い

作成した伏図より、入力されている構造材の木拾いを行うことができます。土台や柱などの部位別、樹種、材寸ごとに切り回しした本数や歩留まりを算出・表示する木拾い表や、部位別に木材の立米数を算出・表示する立米表を作成することができます。また、各一覧表をＣＳＶファイルとして出力することができます。

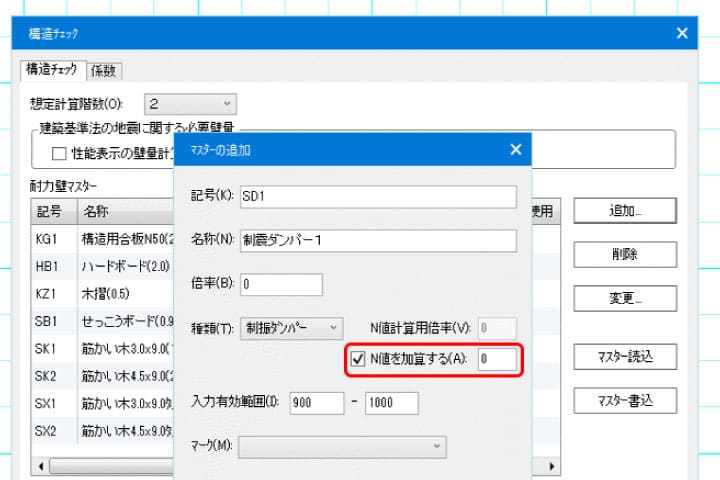

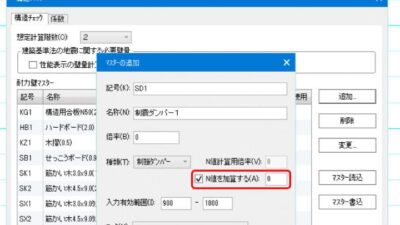

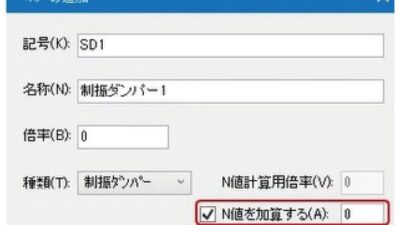

制振ダンパーN値計算対応

耐力壁要素の種類「制振ダンパー」に、N値加算の値を持たせる機能を追加し、配置した制振ダンパーの両端の柱のN値計算に反映します。算出するN値は、制振ダンパーを考慮せず算出したN値にN値加算の値を単純に加算します。

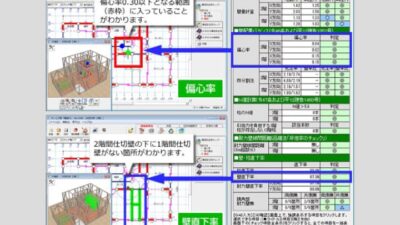

オプションホームズ君連携

ホームズ君は各種チェック機能にアドバイスの表示やチェック項目を明確にすることで作業者を支援する機能が搭載されています。 Walk in homeの間取りデータをCEDXMでそのまま取り込むことができ、入力の手間をかけずに各種チェックが行えます。許容応力度計算など構造計算までサポートします。

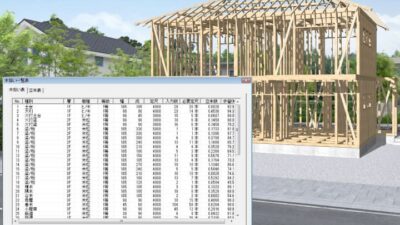

構造計画ができるデザインツール

作成した伏図を、意匠同様にパースで表現することにより、目で見て構造躯体のチェックを行うことができ、ビューパネルで内部を見ることもできます。また、パース上で梁・柱・筋かいの変更・修正も可能で変更した材寸をリアルタイムで表示します。

SCROLL

プレゼンだけじゃない

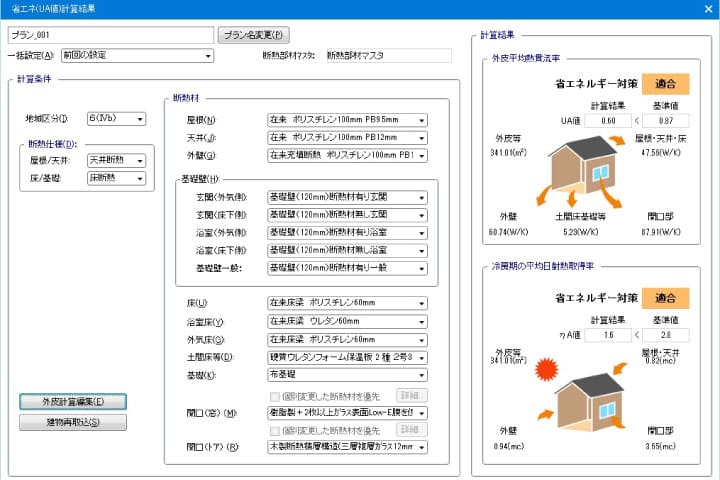

外皮計算機能強化

プレゼンだけじゃない

外皮計算機能強化

画像をタップしてください

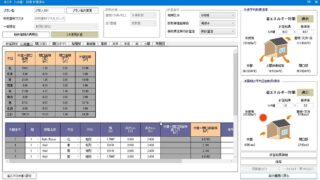

外皮計算の手順

1. 外皮マスターを作成します。
2. 外皮のメニューを起動し、必要なボタンをクリックします。これにより計算結果が出力されます。
3. 物件の内容が変更された場合、再計算ボタンを押すことで計算表や図書の再生成が可能です。

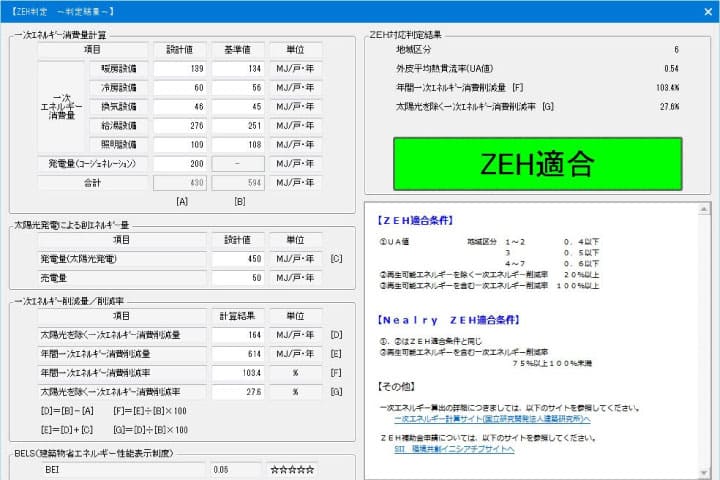

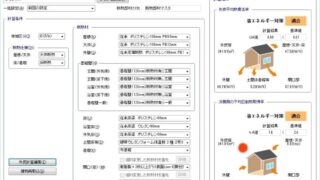

一次エネルギー消費量計算

1. 一時エネルギー用のXML出力が可能です。
2. 一次エネルギー消費量計算サイトに連携し、冷暖房の設備を選択します。
これにより計算書の出力が可能となります。

外皮計算の設計図書

1. 図面作成一括機能を使用すると、外皮関連図書の自動生成が可能です。
2. 出力された図書は図面一覧機能により一括で管理され、必要に応じて図面を開き編集が可能です。

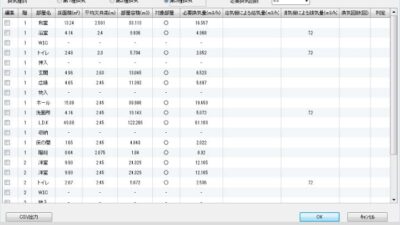

部屋要素の変更

1. リビングや主寝室につながるクローゼッドなどの部屋要素の変更、主たる居室への変更なども可能です。
2. 図面一括出力機能を使用すると、例えば室内階段がＬＤＫからつながる階段になりますので、これを主たる居室に変更することが可能です。

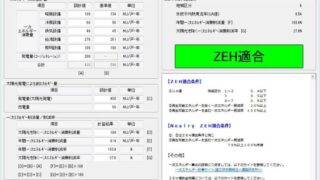

断熱仕様の変更

部屋ごとの断熱仕様などの変更も可能です。これまで表を直接編集する必要がありましたが、部屋の床面積求積図の床部分をクリックするだけで断熱仕様を変更することが可能となりました。

CADソフトの改善

これまでのCADソフトでは断熱部材の拾い出しや見積もり積算の分野で他の面積を流用して積算を行っていましたが、新しいウォークインフォームでは断裂部材の積算数量を他の設定と連動しで出力が出来るよう改善されています。これにより、どの積算部材がどの程度の面積使われているかといった積算が可能となります。

断熱部材マスター作成

断熱部材マスター作成の際、どなたでもわかりやすく作業を行っていただくために、各タブに設定のヒントというボタンを設置しています。これにより、各箇所がどのような意味を示すのかをわかりやすく説明する画面を追加しています。

外皮機能がすべてCAD統合版に

外皮機能がすべてCAD統合版という形になり、マスターもシステム内で管理するようになっています。そのため、旧ウォークインホームで作成した部材マスターを変換する機能を搭載しています。新規作成を押して、マスターexcel取り込みというボタンから旧マスターを取り込みます。設定はこれだけで完了です。

屋根断熱時の外壁面積の上場高さの設定追加

1. 屋根断熱時に、屋根直下の外壁面積領域の上端の高さが設定できるようになりました。
2. 屋根基準高から設定した下がり量で外壁面積領域が自動生成されます。
3. 省エネUA設定で、屋根断熱時の屋根基準高からの下がり量を設定しています。下がり量がない場合の自動生成ラインから、屋根勾配と垂直方向に設定値分下がったラインが外壁面積の上端にります。
